ПАНЕЛЬНАЯ ПРОТИВООСКОЛОЧНАЯ ЗАЩИТА ОТ БПЛА
РУБЕЖ 1000
Независимый внешний контур защищает оборудование, здания и резервуары от остаточного потока осколков.
ГОТОВАЯ ПАНЕЛЬООО «Полихим Системс»
Обсудить объект ↗ИНЖЕНЕРНЫЕ СИСТЕМЫ ПРОТИВООСКОЛОЧНОЙ ЗАЩИТЫ ОТ БПЛА
Защита критической инфраструктуры
от последствий атак БПЛА
Две разные системы: модульные защитные панели для оборудования и напыляемое покрытие для сохранения фасадов.
ГОТОВАЯ ПАНЕЛЬ
02
ЗАЩИТА ФАСАДОВ ОТ ПОСЛЕДСТВИЙ АТАК БПЛА
ФЕНИКС 777
Напыляемая эластомерная мембрана сохраняет связность фасада после локального повреждения.
МОДУЛЬНАЯ ПРОТИВООСКОЛОЧНАЯ ЗАЩИТА ОТ БПЛА
РУБЕЖ
1000
Защита оборудования
от осколочного воздействия БПЛА
Готовая инженерная система из защитных панелей, несущей подсистемы и узлов крепления. Формирует независимый второй контур вокруг оборудования, здания или резервуара и локализует остаточный поток осколков.
ПАНЕЛЬ РУБЕЖБез металлических элементов
ВОЗДУШНЫЙ ЗАЗОРНезависимо от оборудования
СТЕНЫ + КРЫШАЗащита верхней полусферы
ПОДТВЕРЖДЕНО АО «ЦНИИТОЧМАШ»V₅₀ = 999,4 м/сПротокол № 8/140826 →
01ЗАДАЧА СИСТЕМЫ
Локальное поражение
не должно становиться
масштабной аварией.
При атаке БПЛА высокоскоростные осколки способны повредить открытое оборудование, кабельные системы и ограждающие конструкции даже без прямого попадания.
- разгерметизация оборудования
- возгорание и вторичные повреждения
- остановка технологического процесса
- каскадный выход смежных систем
РУБЕЖ локализует остаточный поток осколковдо того, как он приведёт к системным последствиям.
02ЖИВЫЕ ОБЪЕКТЫ
ЗАЩИТА ЭНЕРГЕТИКИ И ПРОМЫШЛЕННЫХ ОБЪЕКТОВ ОТ БПЛА
Второй защитный контур
вокруг реального объекта.
Открытые участки на визуалах показывают каркас и технологический зазор. Защитная оболочка может быть продолжена по всему периметру.
01ЭНЕРГЕТИКА

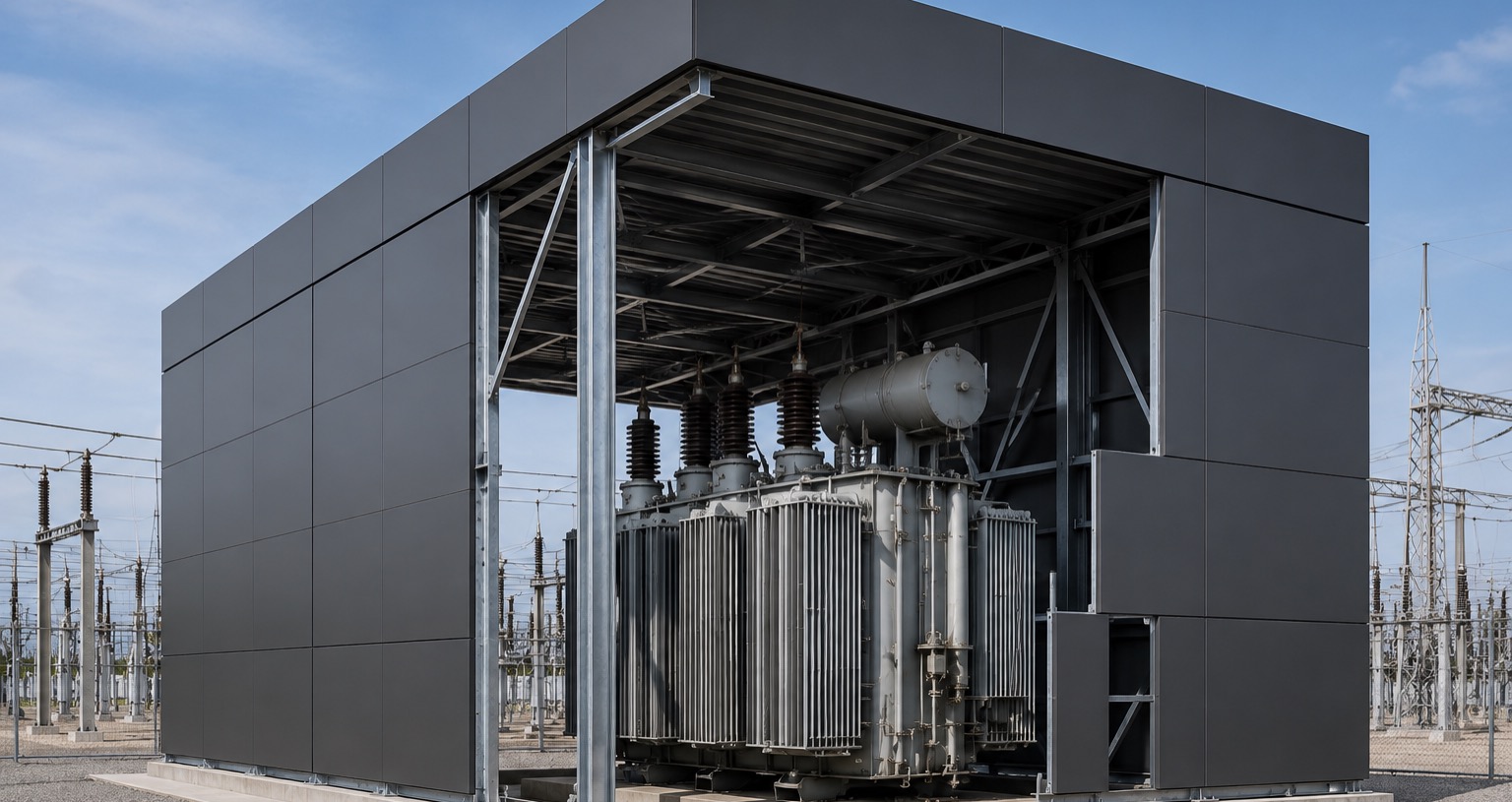

Силовые трансформаторы
Независимая панельная оболочка защищает оборудование по боковым направлениям и сверху. Каркас устанавливается с технологическим зазором.

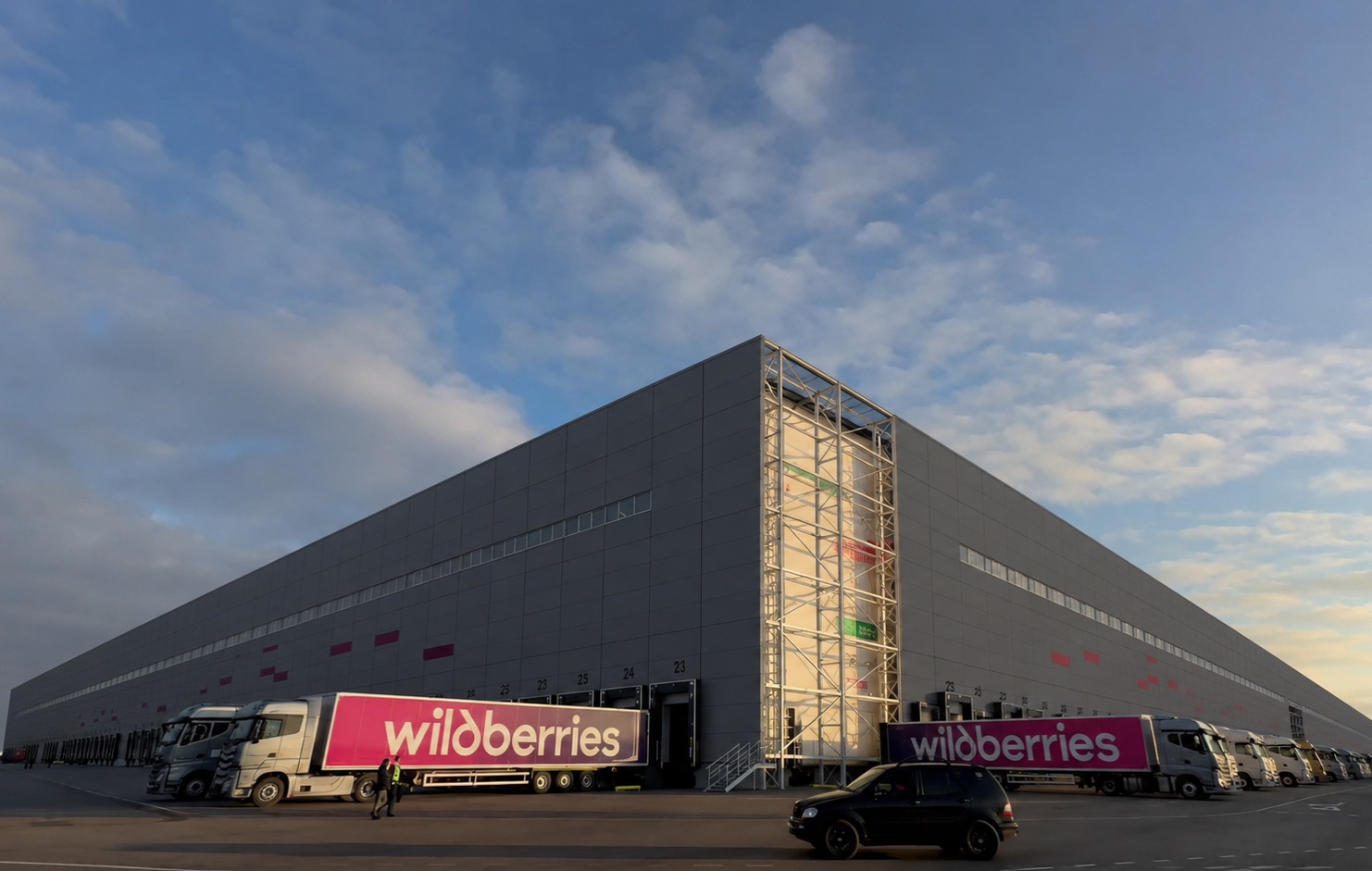

02ПРОМЫШЛЕННЫЕ ЗДАНИЯ
Корпуса из сэндвич-панелей
Дублирующий фасад может быть продолжен по всему периметру здания без вмешательства в существующие ограждающие конструкции.

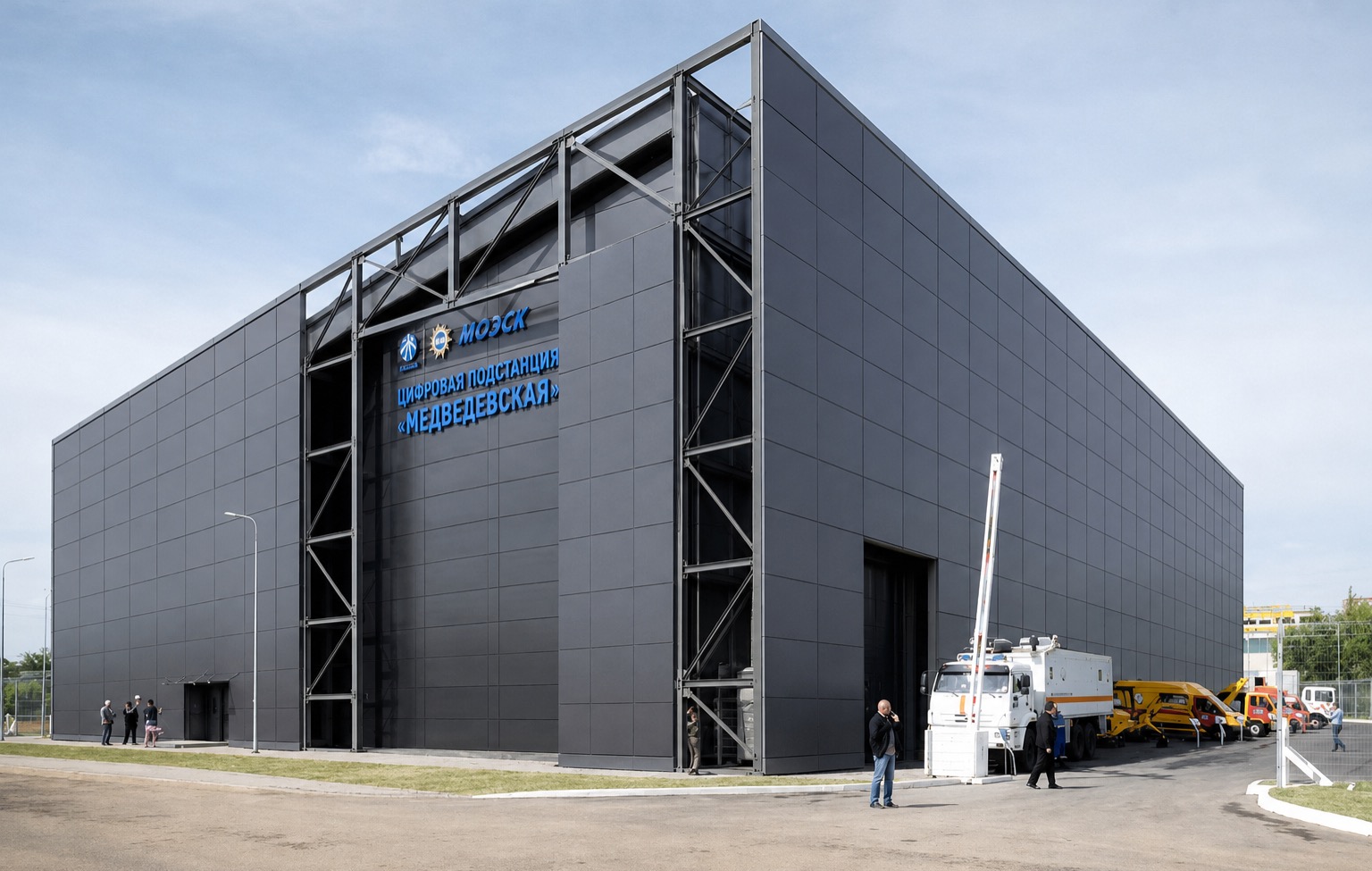

03ТЕХНОЛОГИЧЕСКИЕ КОРПУСА
Второй защитный контур
Система формируется вокруг здания с сохранением проходов, ворот и доступа для обслуживания оборудования.

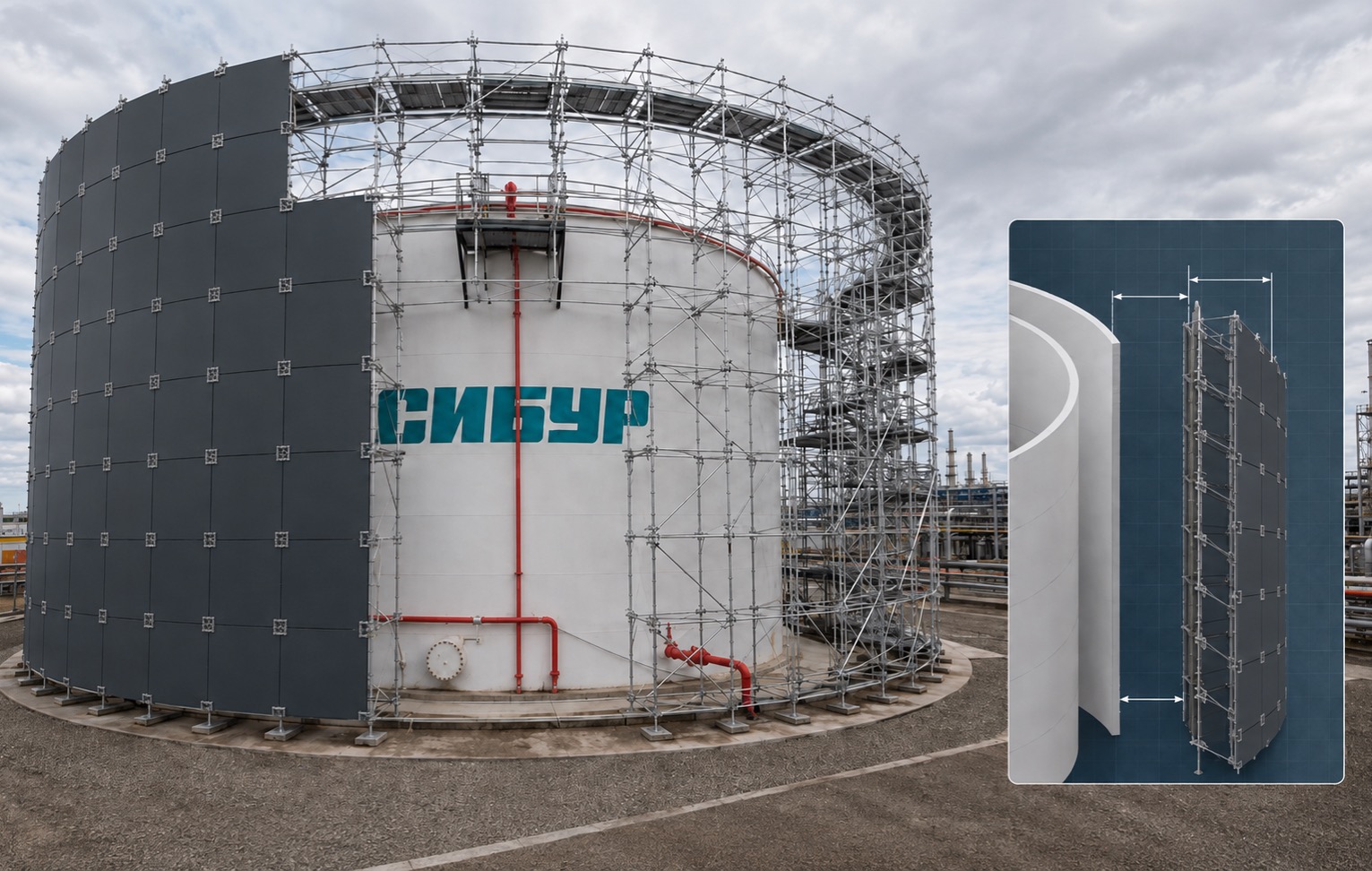

04РЕЗЕРВУАРНЫЕ ПАРКИ
Пространственные экраны
Контур на многофункциональных лесах повторяет геометрию резервуара и допускает секционную замену модулей.
03СИСТЕМА В СБОРЕ
НЕ ОТДЕЛЬНЫЙ МАТЕРИАЛ
Панель, крепление и каркас
работают как единое целое.
Конфигурация адаптируется под геометрию объекта, технологические проходы, ветровые, снеговые и эксплуатационные нагрузки.
Изображение условное: количество слоёв и спецификация компонентов не раскрываются.
01
Защитная панель
Заводское изделие с фиксированной конфигурацией.
02
Несущая подсистема
ЛСТК или многофункциональные леса под конкретный объект.
03
Узлы крепления
Стыки, примыкания и возможность секционной замены.
04
Проектная адаптация
Расчёт геометрии и эксплуатационных нагрузок.

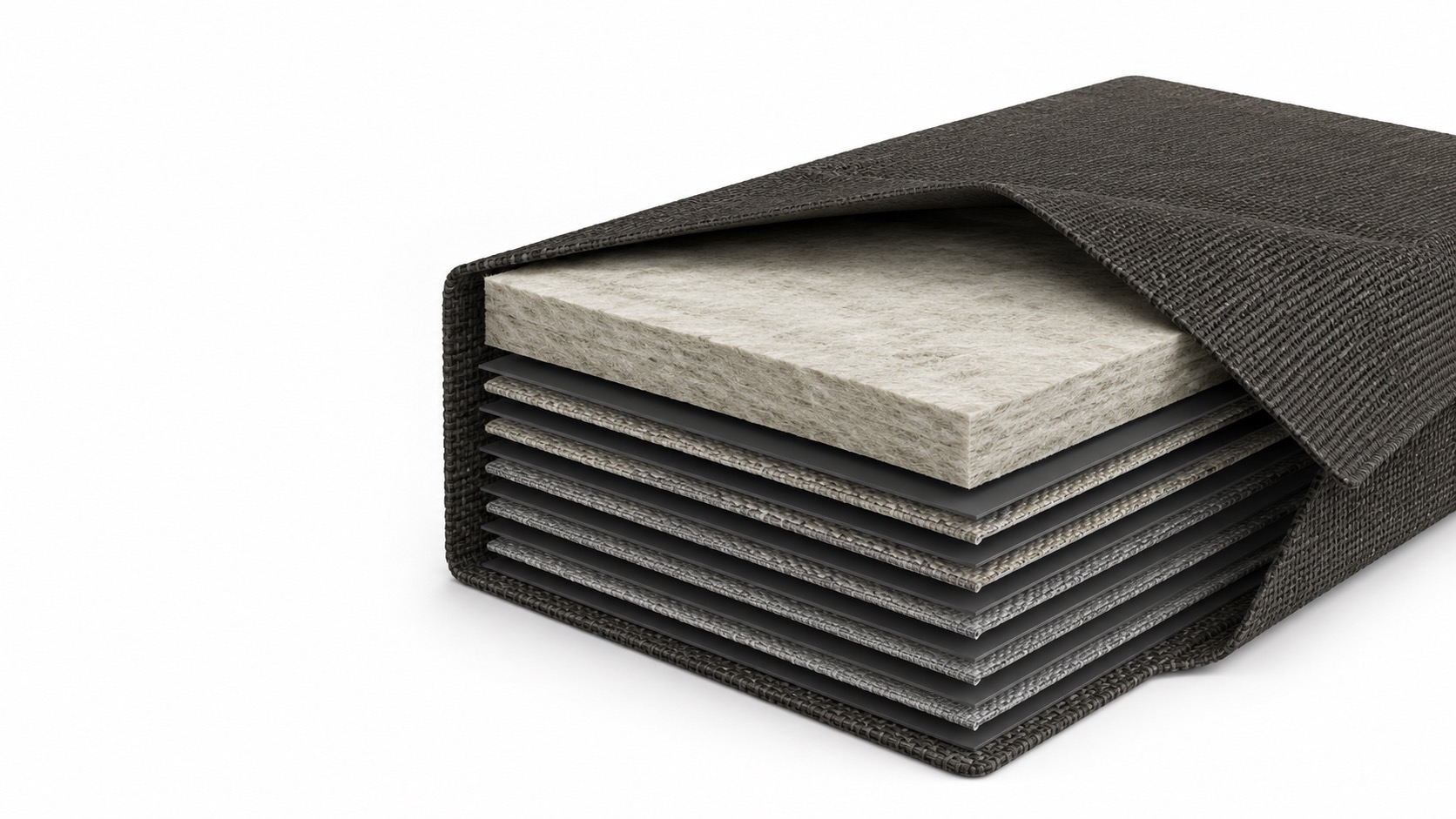

Специализированный полимерраспределяет нагрузку и рассеивает энергию
Армирующая тканьработает на растяжение и сохраняет связность пакета
БИМ-панельнегорючий минеральный элемент внешнего контура
Огнестойкая оболочказамыкает противопожарный контур панели

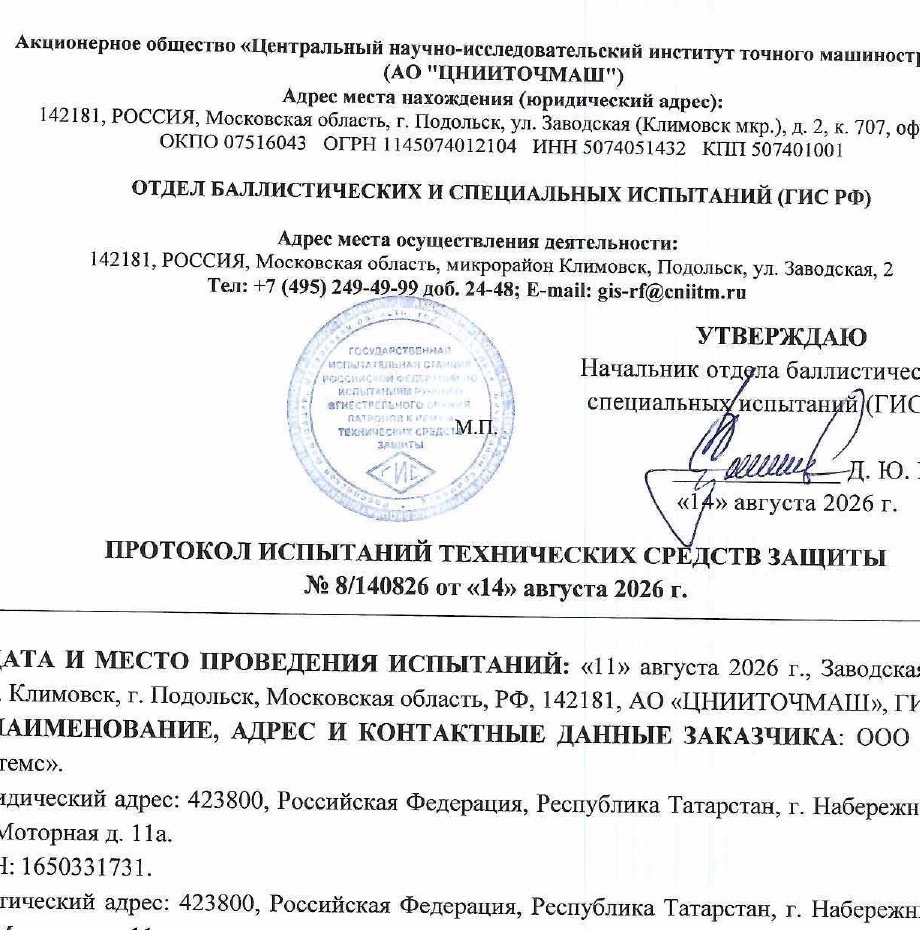

ОФИЦИАЛЬНЫЙ ДОКУМЕНТАО «ЦНИИТОЧМАШ»
04ИСПЫТАНИЯ
ПРОТОКОЛ № 8/140826 ОТ 14.08.2026
Подтверждённая
противоосколочная
стойкость.
999,4м/с
V₅₀ непробития
V₅₀ непробития
6,35 ммимитатор осколка
20зачётных выстрелов
15непробитий
Результаты относятся к испытанной конфигурации и условиям протокола. РУБЕЖ не является бронёй и не рассчитан на прямое попадание боеприпаса.
05ВТОРАЯ СИСТЕМА
ЗАЩИТА ФАСАДОВ ОТ ПОСЛЕДСТВИЙ АТАК БПЛА
ФЕНИКС
777
Высокопрочное эластомерное покрытие наносится непосредственно на стену и ограничивает каскадное разрушение фасада.
ФЕНИКС 777 создаёт непрерывную связующую мембрану. Она удерживает элементы повреждённого участка и ограничивает распространение разрушения по фасаду.

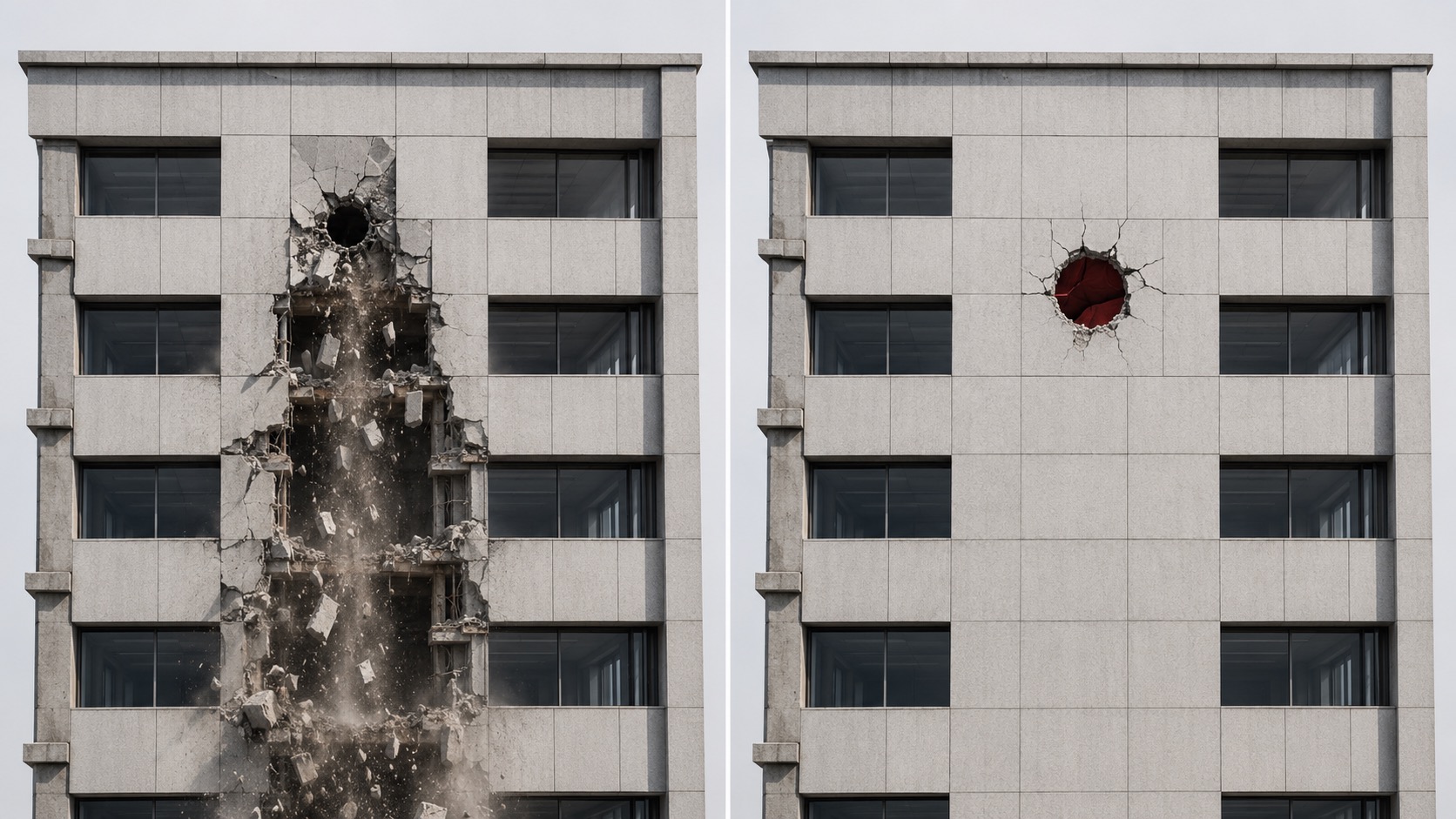

ОДНО ПОПАДАНИЕ — ДВА СЦЕНАРИЯ
Пробитие возможно.
Каскадное разрушение — нет.
Задача ФЕНИКС 777 — не остановить само воздействие, а сохранить связность фасадного контура после локального повреждения.
БЕЗ ЗАЩИТНОГО КОНТУРАпробой → отрыв → раскрытие фасада
С ФЕНИКС 777пробой → удержание → локализация
Связывает
Объединяет поверхность и отдельные элементы фасада в единый гибкий контур.
Локализует
Перераспределяет локальные деформации и ограничивает развитие повреждения.
Удерживает
Снижает риск отделения и падения вторичных фрагментов.

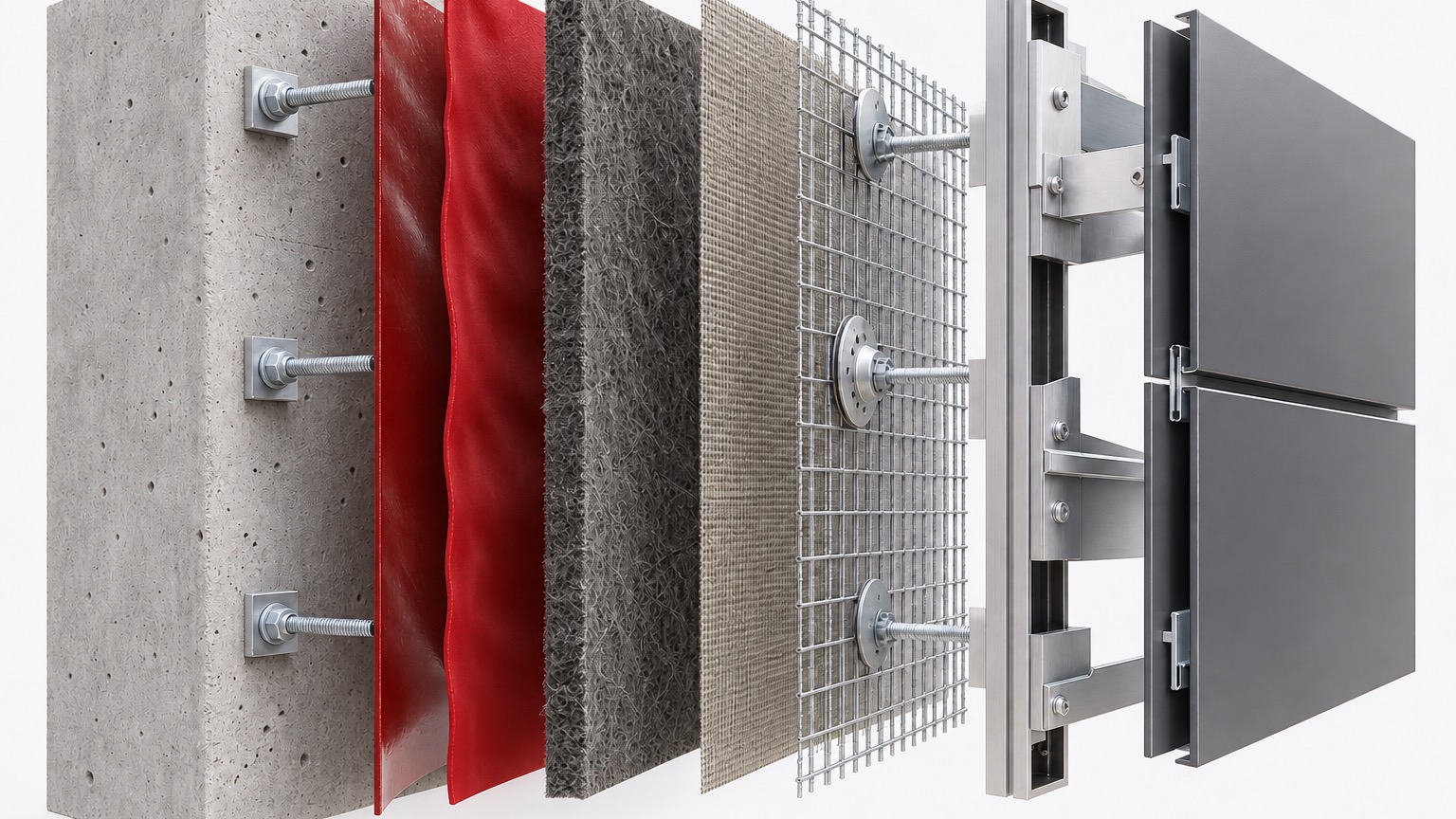

СИСТЕМА В РАЗРЕЗЕ
Напыляемый контур
закрыт негорючим экраном.
ФЕНИКС 777 отвечает за связность поверхности. БИМ-панель и базальтовое полотно принимают прямое тепловое воздействие. После этого может быть восстановлен требуемый архитектурный облик.
СтенаПраймерФЕНИКС 777БИМ + базальтСетка и анкерыВентфасад
3ФЕНИКС 777
напыление ≈ 9 мм
напыление ≈ 9 мм

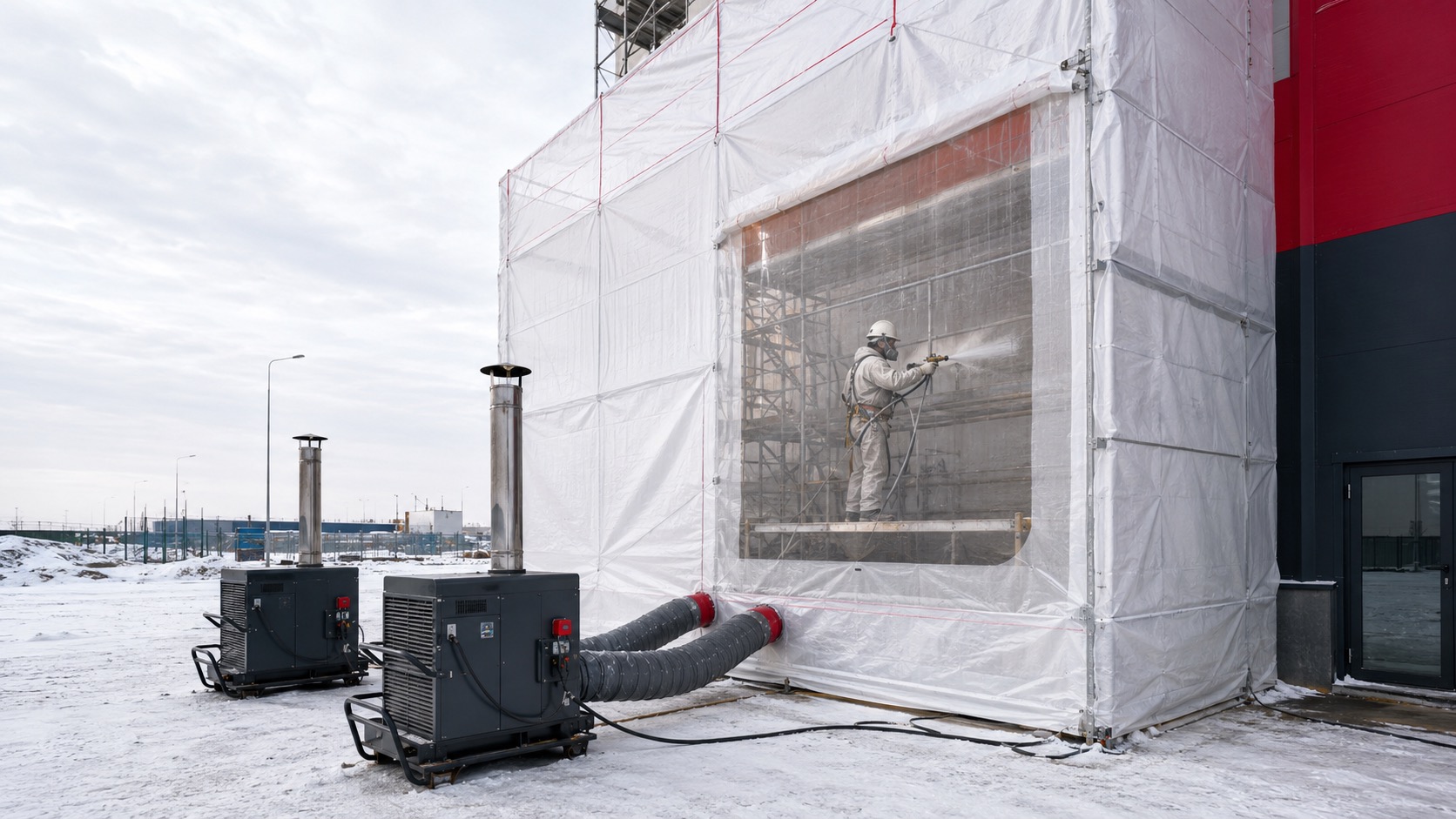

ЗАВЕРШАЮЩИЙ ЭТАП РАЗДЕЛА ФЕНИКС 777
Напыление выполняется
непосредственно на объекте.
Работы ведутся послойно по подготовленному основанию. В холодный период тепляк создаёт контролируемую рабочую среду.
НАНЕСЕНИЕ ФЕНИКС 777Послойное напыление
Послойное напыление
на подготовленную стену
Температура воздуха и основания выше +5 °C, защита от прямого попадания осадков и работа отдельными захватками без остановки объекта.
≈ 9 ммпроектная толщина
эластомерного контура
эластомерного контура
РАБОЧАЯ ЗОНА
НАПЫЛЕНИЯ
НАПЫЛЕНИЯ
06РЕАЛИЗАЦИЯ
ОТ ОБСЛЕДОВАНИЯ ДО ПРИЁМКИ
Готовая система,
а не поставка материала.
Конфигурация определяется индивидуально с учётом архитектуры объекта, оборудования, расчётных нагрузок и требуемой площади защиты.
01Исходные данные
02Обследование
03Схема защиты
04Проектирование
05Изготовление
06Монтаж и приёмка

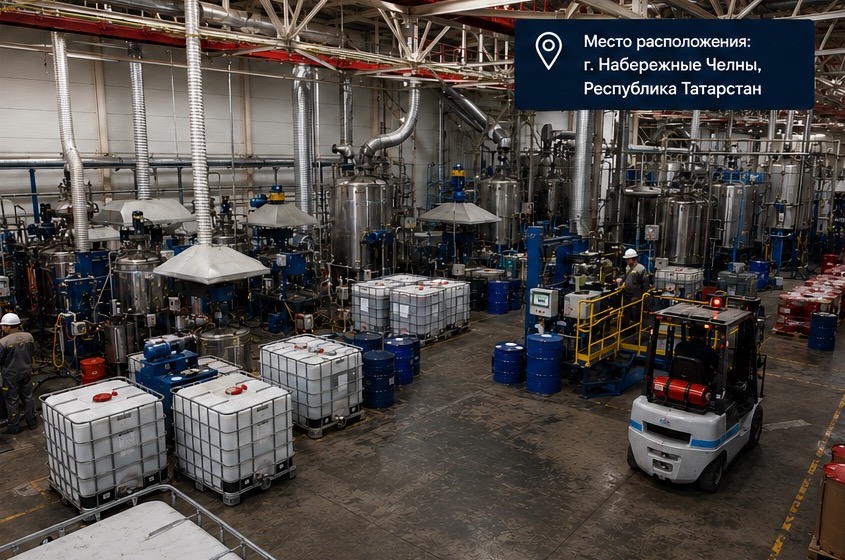

РОССИЙСКАЯ РАЗРАБОТКА И ПРОИЗВОДСТВО
ООО «Полихим Системс»
Набережные Челны
- подготовка компонентов
- формирование внутренней структуры
- контроль геометрии и массы
- маркировка и прослеживаемость
- приёмочный контроль готовых панелей
ВОПРОСЫ О ЗАЩИТЕ ОБЪЕКТОВ ОТ БПЛА
Что важно знать
до выбора системы
От чего защищает система РУБЕЖ 1000?+
РУБЕЖ 1000 предназначен для противоосколочной защиты оборудования, зданий и резервуаров. Он локализует остаточный поток высокоскоростных осколков, возникающий в том числе при атаках БПЛА.
Является ли РУБЕЖ бронёй от прямого попадания БПЛА?+
Нет. Система является последним уровнем эшелонированной защиты и не предназначена для противодействия прямому попаданию боеприпаса или кумулятивной струе.
Какие объекты можно защищать панелями РУБЕЖ?+
Силовые трансформаторы, распределительные устройства, технологические корпуса, резервуары, кабельные системы и другие критические зоны промышленных и энергетических объектов.
Как ФЕНИКС 777 защищает фасад при атаке БПЛА?+
Покрытие наносится непосредственно на стену и формирует непрерывную эластомерную мембрану. После локального повреждения она сохраняет связность фасада, удерживает вторичные фрагменты и ограничивает каскадное разрушение.
Можно ли установить защиту без полной остановки объекта?+
Модульная схема допускает поэтапный монтаж с минимальным вмешательством в существующие конструкции. Точная организация работ определяется после обследования объекта.
НАЧНЁМ С КОНКРЕТНОГО ОБЪЕКТА
Определим критические зоны
и подготовим предварительную схему защиты.
